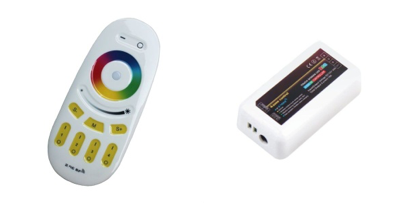

Manuál pro dálkový dotykový ovladač pro RGB LED pásky 4 zóny
Technická specifikace směrovače:
- Napájení přijímače: 12-24V DC
- Napájení vysílače: 2x baterie AAA (není obsahem balení)
- Max. zatížení: 3x6A (18A)
- Ovládání: rádiové 2.4GHz / Wi-Fi (dodatečná funkcionalita)
- Výstup: 3 výstupy (R/G/B) - společná anoda
- Rozměry vysílače: 110x52x20 mm
- Rozměry přijímače: 85x45x23 mm
- 9 stálých dynamických programů
- Dosah: do 30 metrů
- Certifikáty: CE, RoHs
Dostupné dynamické funkce ovladače:
- Plynulá změna barev: červená, zelená, modrá, bílá,
- Skokové přechody mezi barvami: červená, zelená, modrá, žlutá, fialová, tyrkysová, bílá,
- Rychlé skokové přechody mezi barvami,
- Zesvětlování a stmívání červené barvy, dále 3 rychlá problesknutí,
- Zesvětlování a stmívání zelené barvy, dále 3 rychlá problesknutí,
- Zesvětlování a stmívání modré barvy, dále 3 rychlá problesknutí,
- Propojené programy 3,4,5,6 se smyčkou,
- Plynulé přechody mezi barvami palety RGB,
- Ztmavení a zesvětlení bílé barvy.
# V každém programu je možnost ovládání intenzity osvětlení a rychlostí výměny barev #
# Bílou barvu (vznikající smícháním RGB barev) můžeme rychle spustit stisknutím tlačítka “l” na ovladači #
Přiřazení osvětlení k jednotlivým ovladačům:
# V každé nově zakoupené sadě je nutno naprogramovat ovladač k přijímačům #
- Vypneme napájení přijímače pro vybrané pásmo, která má být naprogramováno,
- Spustíme znovu vypnutý přijímač pro osvětlení vybraného pásma a během 3 vteřin stiskneme tlačítko “I” (spuštění) na ovladači pro námi zvolené pásmo osvětlení,
- Pokud bude přiřazení pásma úspěšné, osvětlení 3x zabliká.
Odpojení osvětlení od jednotlivých ovladačů:
- Vypneme napájení přijímače pro vybrané pásmo, která má být odpojeno,
- Spustíme znovu vypnutý přijímač pro osvětlení vybraného pásma a během 3 vteřin 5x rychle stiskneme tlačítko “I” (spuštění) na ovladači pro námi zvolené pásmo osvětlení,
- Pokud bude odpojení pásma úspěšné, osvětlení 6x zabliká.
# Možné je přiřazování vice přijímačů k jednomu ovladači #

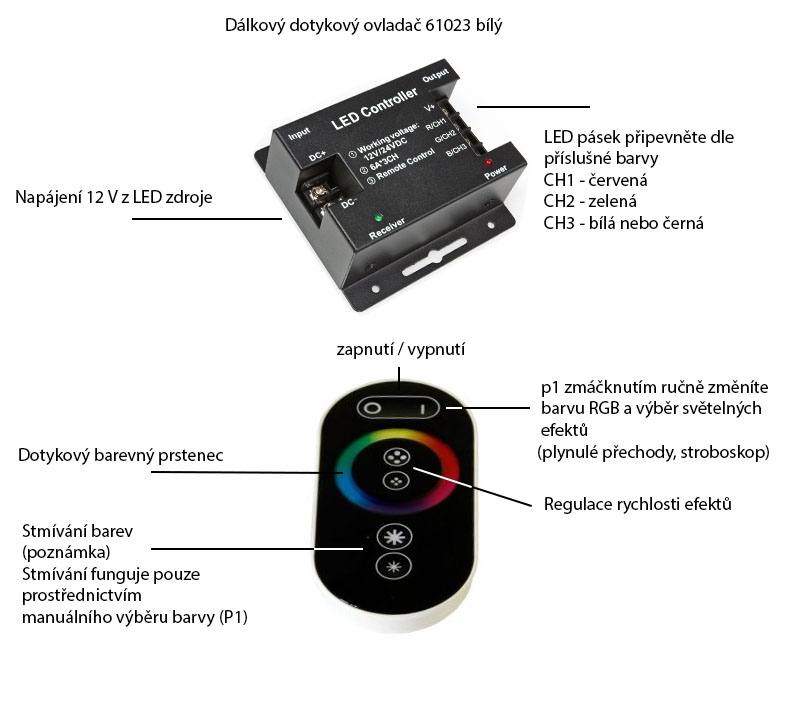

Manuál pro dálkový dotykový ovladač 61023 bílý
